A váltakozó áram egyszerű mérése, túlterhelés vagy zárlat elleni védelem, a terhelés csökkenése vagy kikapcsolásának érzékelése és hasonló feladatok egyszerű és megbízható megoldást igényelnek. Az áramváltó transzformátorok megfelelnek ezeknek a követelményeknek és további olyan előnyökkel rendelkeznek, mint a galvanikus elválasztás, így nem befolyásolják a mérendő áramkört. Ezek mellett az áruk is kedvező.
Mint ismeretes, egy vezetőn átfolyó váltakozó áram mérésének egyik módja az áramváltó transzformátor használatán alapul. A vezető körül keletkező váltakozó mágneses tér, mely egyenesen arányos a vezetőn átfolyó áram nagyságával, a mérőtranszformátorban váltakozó feszültséget indukál. Megfelelő konstrukció és a transzformátor megfelelő terhelése esetén, a kimeneti feszültség egyenesen arányos a mért vezetéken folyó árammal. Tény, hogy ezen módszer legnagyobb előnye az, hogy a mérőáramkör galvanikusan el van választva a mérendő vezetéktől és a transzformátor nem jelent többletterhelést a mérendő áramkörben és nem is befolyásolja az azon átfolyó áramot. Ha nagyon belemerülünk a részletekbe, a transzformátor a mérendő vezetőből elhanyagolható mennyiségű energiát vesz fel néhány mW/10A nagyságrendben, mely a transzformátor tekercselésén és terhelésén veszik el.
Minden áramváltó transzformátor egy bizonyos nagyságú terhelésre van tervezve, tehát adott terhelésnél szolgáltatja a legpontosabb értékeket. Pl. az AC-1050 típus esetében ez 100 Ohm. Ebben az esetben 1000:1 átviteli arány érvényes, tehát 10A áramerősség mellett a terhelésen 10mA áram folyik. Ez azt jelenti, hogy a 100 Ohmos terhelésen 1V-os feszültséget mérhetünk. A transzformátor kimenetét hozzáköthetjük analóg kijelzőhöz, digitális voltméterhez, oszcilloszkóphoz vagy AD átalakító bemenetéhez. AD átalakító használata esetében monitorozható az áramerősség alakulása és meghatározható a terhelés nem lineáris viselkedése.

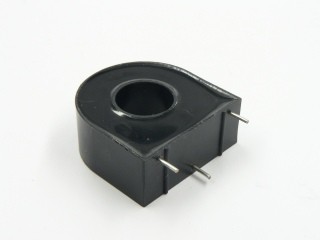

A Talema áramváltó transzformátorai kiváló alkatrészek kitűnő ár/érték aránnyal. Ezek a transzformátorok kialakításuk révén NYÁK-ba forraszthatók. Kínálatunkban többféle típust is talál egészen 100A maximális áramig. Jelenleg az AC 1050 típust tudjuk ajánlani a gyártó raktárkészletéről (kb. 8000db) 1-2 hetes szállítási határidővel (a szállítási idő normál esetben 20 hét).
Részletesebb információkat az egyes típusok adatlapján talál.
Érdeklődés esetén lépjen velünk kapcsolatba az info@soselectronic.hu.
Előnyök/tulajdonságok:
- egyszerű, galvanikusan elválasztott mérés
- nagyfokú érzékenység
- nem befolyásolja a mért áramkört
- hosszú élettartam
- bírja a komolyabb igénybevételt is
- költséghatékony megoldás
