Egy reed kapcsoló megfelel?

A reed érintkezőknek számos olyan tulajdonsága van, melyekkel jelentősen túlszárnyalják a standard kapcsolókat. A Meder electronic cég termékei a csúcsot képviselik ebben a szegmensben.
Ez egy régebbi cikk, amelynek közzétételi időpontja 2012.08.27 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

A reed kapcsoló működése a mágnesesen vezető lemezek mágneses mezőben történő alakváltozásán alapul. Elmondható, hogy a reed kapcsolók többségének kiváló tulajdonságai abból a tényből erednek, hogy maga a reed (érintkező) kisméretű, csekély súlyú és a távolságuk alig néhány század milliméter (a kisebb típusoknál). Ugyanakkor hermetikusan be vannak zárva egy üvegkapszulába, melyben vákuum vagy gyakrabban nemesgáz van. Ennek a felépítésnek köszönhetően a Meder electronic reed érintkezői (és a belőlük készült reed relék és szenzorok) fő tulajdonságai a következők:

● képesek akár 10 000 V kapcsolására is (az általános típusok kb. 350V-ig)

Egy reed kapcsoló megfelel?
● képesek kapcsolni vagy vezetni extrém kis jeleket is (10nV)
● nagyon gyors működési (kapcsolási) idő (ms)
● képesek kapcsolni vagy vezetni extrém kis áramokat (femtoAmper)
● parazita kapacitásuk nagyon kicsi, ezért alkalmasak akár 7GHz-es RF jel átvitelére is, minimális veszteséggel
● magas szigetelési ellenállás, akár 1015 Ohm
● hosszútávon stabil és alacsony átmeneti ellenállás (50 milliOhm)
● reteszelt működési mód (latching) is lehetséges
● extrém működési hőmérséklet tartomány (-55-től +200 °C)
● megbízható működés a poros, párás vagy korrozív környezet kihívásai között is
● megbízható működés vibráció esetén is (2000Hz-ig)
● hosszú élettartam. 5V/10mA kapcsolása esetén megbízhatóan teljesít akár 1010 ciklust is.

A reed kontaktust egy „érzékelőként” is felfoghatjuk, melyet mágneses mező vezérel, gyakran egy állandó mágnes formájában vagy egy tekercs által, mellyel reed relét alkot. A reed kontaktust tartalmazó alkatrészek 3 alapvető csoportba sorolhatók: reed érintkezők, reed szenzorok és reed relék. Maguknak a reed reléknek NYÁKba forrasztva számos alkalmazása lehetséges, mint pl. helyzetérzékelés (pl. ajtó zártságának vagy különféle mechanikák végállásának érzékelése), termékszámlálás, stb. Bár szerelési és mechanikai védelmi szempontból a gyakorlatban a reed szenzorok használata általában előnyösebb, mivel pontosan az adott alkalmazáshoz vannak optimalizálva. A reed relék rendelkeznek a reed kontaktusok fentebb felsorolt előnyeivel, így ideálisak pl. mérőműszerekben, nagyfrekvenciás/audió/videó és egyéb kisjelű berendezésekben, magas feszültségek kapcsolására és még sok más alkalmazásban. A kis méretek, az általános relék nagyon kis fogyasztása (50-125mW), az extrém megbízhatóság és a viszonylag alacsony ár további érvek a Meder electronic termékeinek használata mellett.
Sok hasznos információ található a „The Basic Reed Switch“ (Reed kapcsoló alapok), „Reedswitch used with permanent magnet“ (Reed kapcsoló használata állandó mágnessel), „Reed Switch used as Reed Relay“ (Reed kapcsoló használata reed reléként) és a „Parameters_of_Reed_Switch“ (A reed kapcsolókparaméterei) című dokumentumokban (angolul).

Egyes típusok közvetlenül raktárról kaphatók, de rendelésre bármely típust be tudjuk szerezni a Meder electronic termékpalettájáról.
Érdeklődésével keressen bennünket az info@soselectronic.hu.

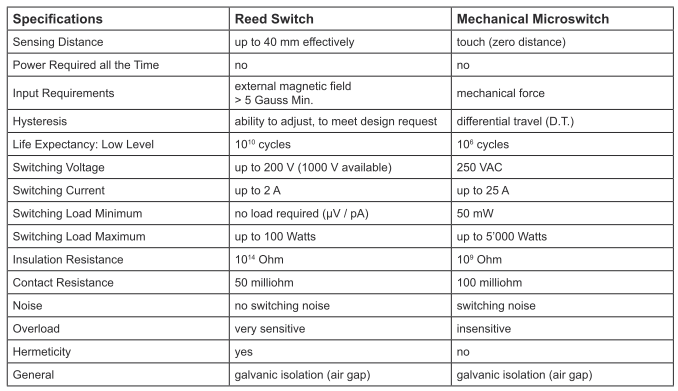

Reed kapcsoló és hagyományos kapcsoló összehasonlítása:

Egy reed kapcsoló megfelel?
