Az SHT21, SHT25 és STS21 érzékelők csak 3x3mm-t foglalnak el a NYÁK-on!

A Sensirion SHT21, SHT25 és STS21 kalibrált hőmérséklet és páratartalom érzékelői kitűnnek rendkívül apró méretükkel. A miniatűr méretnek és a nagyon alacsony fogyasztásnak köszönhetően használhatja őket a kisméretű hordozható berendezésekben is.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2011.11.14 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

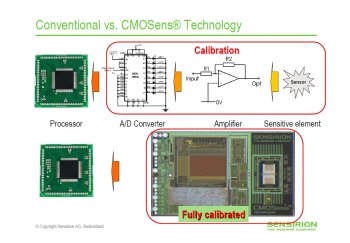

Az I2C digitális kimenettel rendelkező SHT21, SHT25 és STS21 érzékelők a svájci Sensirion CMOSens technológiás SHT családba tartoznak. Az SHT21 és SHT25 a relatív páratartalom és hőmérséklet, míg a STS21 csak a hőmérséklet mérésére szolgál. Az új CMOSens chip az átdolgozott kapacitív típusú páratartalom érzékelővel és a feljavított „band-gap“ hőmérséklet érzékelővel kiváló tulajdonságokkal rendelkezik. Nagyon hasonló, de néhány tekintetben jobb tulajdonságokkal rendelkeznek, mint az SHT1x és az SHT7x érzékelők. Ezek az érzékelők is az egyedi kialakítású CMOS érzékelők közé tartoznak, melyek egy chipen tartalmazzák a mérőlánc minden elemét: hőmérséklet és páratartalom érzékelő, pontos referencia feszültséget, alacsony zajszintű lineáris erősítőt, AD átalakítót és az interfész áramkört. A rendkívül kompakt méretei ellenére az SHT21 és 25 érzékelők is megtartották a 12 bit felbontású páratartalom mérést és a 14 bites felbontást a hőmérséklet mérésére. Az STS21 hőmérséklet érzékelő szintén a maximális 14 bites felbontással rendelkezik és a felhasználó választhatja ki a 14, 13, 12 vagy 11 bites felbontást egy utasítás segítségével.

Az I2C interfész egyszerű kommunikációt tesz lehetővé a mikrovezérlővel „Hold Master“ vagy „No Hold Master“ módban. Alap esetben az érzékelők a gyártásban egyforma I2C címet kapnak, de kérésre a gyártótól rendelhetőek eltérő címekkel is. Az STS21 teljesen kompatibilis az SHT2x-szel, de más I2C címmel rendelkezik, ami lehetővé teszi alkalmazását olyan berendezésekben, ahol a páratartalom mérése opcionális, így azonos hardver használható.

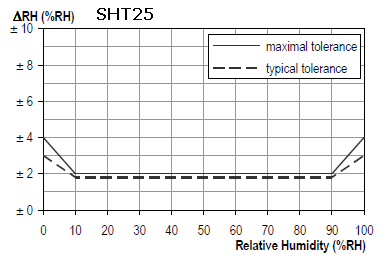

Tekintettel arra, hogy ezek az érzékelőket már a gyártás során kalibrálják, alkalmasak a páratartalom és hőmérséklet nagyon pontos mérésére, akárcsak a harmatpont kiszámítására is. Az SHT25 az SHT21-el szemben garantáltan magasabb pontossággal rendelkezik, így alkalmas a nagyon kényes, még pontosabb mérést igénylő alkalmazásokhoz is. Továbbá az SHT25 megőrzi a páratartalom mérésének magasabb pontosságát a szélesebb hőmérsékleti tartományban is. Az STS21 a hőmérsékletmérés kiváló pontosságát rendkívül kedvező áron kínálja.

Ezen érzékelők ára rendkívül kedvező, ha figyelembe veszi, hogy ezek az érzékelők teljes kalibrált megoldást nyújtanak digitális kimenettel, magas megbízhatósággal és hosszú élettartammal. A közvetlen megtakarításon kívül a Sensirion érzékelőivel jelentősen lerövidítheti a fejlesztések idejét a különálló alkatrészekből való fejlesztéssel szemben. A gyártó kompakt kivitelű szenzorai a mindössze 3,0 x 3,0 x 1,1mm nagyságú DFN tokozásukkal a legkisebb teljes mérési megoldást kínálnálják a páratartalom és hőmérséklet egyidejű mérésének tekintetében.

Az érzékelő por és víz elleni védelmére használhat SF2 szűrőt. Bővebb információkat talál az SHT21, SHT25 és STS21 adatlapján. A fejlesztés elősegítésére a EK-H4 és EK-H5 fejlesztőkészletek ajánljuk.

Érdeklődés esetén a Sensirion termékekrőllépjen velünk kapcsolatba az info@soselectronic.hu címen.

Az SHT21, SHT25 és STS21 érzékelők csak 3x3mm-t foglalnak el a NYÁK-on!
Az SHT21, SHT25 és STS21 érzékelők csak 3x3mm-t foglalnak el a NYÁK-on!

Előnyök / tulajdonságok:

  • Relatív páratartalom és hőmérséklet mérése egyetlen alkatrészben
  • Egyénileg kalibrált szenzorok pontos pára-kamrában
  • Rendkívül kompakt méretek 3 x 3 x 1,1mm
  • Integrált digitális I2C interfész (Hold/No Hold Master)
  • Kiváló megbízhatóság és hosszú távú stabilitás
  • 12 bites felbontás relatív páratartalom és 14 bites felbontás a hőmérséklet mérésére
  • Mérési tartományok: 0-100% relatív páratartalom, -40-től +125 °C hőmérséklet esetén
  • Átlagfogyasztás mindössze 3,2uW 1 mérés másodpercenként/8 bit/relatív páratartalom (SHT2x) esetén
  • Átlagfogyasztás mindössze 3,2uW 1 mérés másodpercenként/11 bit/hőmérséklet (STS21) esetén
  • Ellenáll a külső zavarásoknak (EMC)
  • DFN3-0 felületszerelt tokozás,mely forrasztható reflow eljárással
