Védi Ön készülékeit a villámtól és túlfeszültségtől?

Ha van villámhárító az épületen, az még nem feltétlenül jelenti azt, hogy berendezései biztonságban vannak. El is mondjuk, miért…
Ez egy régebbi cikk, amelynek közzétételi időpontja 2015.01.30 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

A hálózati túlfeszültség nem ritka jelenség. Aki nem rendelkezik villámvédelemmel, általában tisztában van vele, hogy veszélynek van kitéve. Az új épületek túlnyomó többségét már villámvédelemmel és saját földeléssel szerelik, ami a „védettség” érzését nyújtja. Ezek természetesen alapvető előfeltételei a megbízható elektromos létesítményeknek, de csak az első lépést jelentik. A probléma a következő:

1) túlfeszültség (feszültségtüske) bármikor keletkezhet (és keletkezik is) a hálózaton. A hálózati feszültségtüskék forrásai a (távoli) villámcsapások, különböző villanymotorok, kapcsolt induktív terhelések és más hasonlók.

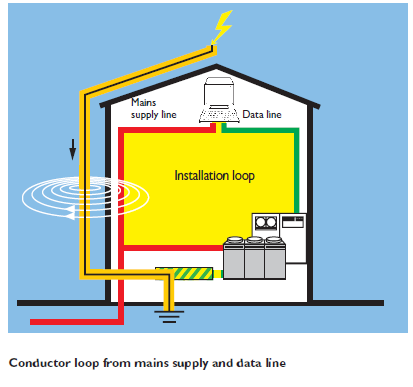

2) a villámcsapáskor keletkező kisülés még távoli vezetékekben is képes feszültséget indukálni, valamint jelentősen megemelni a védővezető (PE (+N)) feszültségét. A föld felé folyó kA nagyságrendű áram kV nagyságrendű feszültséget indukál (R*I) még egy jó minőségű földelés mellett is. Ez a feszültség az elosztódobozokban lévő egyen-potenciál pontokon keresztül eljut gyakorlatilag minden földelő és nulla (PE + N) vezetőre (a legelterjedtebb TN-C-S hálózatokon). A gyakorlatban ez azt jelenti, hogy ha nincs beépítve megfelelő túlfeszültség védelem (SPD), akkor az erre az elosztódobozra kötött összes dugaljon megjelenik ez a magas feszültség. A kisülés egy része általában a bejövő védővezetőn folyik (az épület és a hálózat között), valamint minden egyen-potenciálra hozott közegen át (pl. víz, fűtés, légkondicionálás, stb.). Ez hozzájárul ahhoz, hogy a túlfeszültség az épület legkülönbözőbb pontjaira képes eljutni.

A piacon különféle alkatrészek (SPD-k) kaphatók a túlfeszültség elhárítására. A villámok többsége és az azt követő feszültségcsúcsok általában elég rövidek – néhányszor tíz mikroszekundumosak, ezért a hálózaton lévő feszültségcsúcsok is „kezelhetők”. Az SPD-k legfőbb célja a potenciál kiegyenlítése (a földhöz képest vagy legalábbis az adott vezetők között). Közvetlen villámcsapás esetén általában lehetetlen elkerülni a helyzetet, amikor például az egész szerkezeten 1000 V van a földhöz képest, de ennek nem feltétlenül kell végzetesnek lennie a berendezéseink számára – csak az a fontos, hogy minden vezető többé-kevésbé ugyanazon a potenciálon legyen az adott pillanatban.

Védi Ön készülékeit a villámtól és túlfeszültségtől?
Az SPD-ket általában 3 osztályba sorolják:

1.típus - „durva” védelem. Általában az épületen kívül szerelik, vagy az épületen belüli első elosztó dobozba. Többnyire (gázzal töltött) szikraközre épül. Ez az SPD nagy energiamennyiséget képes elvezetni, a működés közben a komponensen eső alacsony feszültségnek köszönhetően. Ez a védelem azonban nem elegendő, mivel a szikraköz lassú, nagy dV/dT érték esetén pedig elég magas feszültségnél kezd működni. Előnye az alacsony kapacitás és a nagyon csekély szivárgó áram.

2.típus – az elterjedt védelem elosztó dobozokban. Általában (hőbiztosítékkal kiegészített) varisztoron alapul. Ez a védelem gyorsabb és az esetek többségéhez megfelelő megoldást nyújt (ideálisan az 1. + 2. típus kombinációjával). Hátránya, hogy a varisztornak van valamekkora kapacitása, ezért gondot okozhat, ha FI-relé után szerelik – a fázis-föld közötti szivárgó áram miatt. Ezekre az esetekre kaphatók sorba kötött varisztort és szikraközt tartalmazó kombinált SPD-k.

3.típus - finom védelem. Általában varisztoron alapul, esetleg transzillal (szupresszor diódával) kombinálva. Ez a védelem az olyan érzékeny eszközökhöz szükséges, mint a mikroprocesszorok, számítógépek és más „finom” berendezések. Akkor van legnagyobb hatása, ha a védett berendezés mellé vagy közvetlenül az adott aljzatba szerelik.

Védi Ön készülékeit a villámtól és túlfeszültségtől?
A gyakorlatban jó, ha van némi kábel az egyes SPD fokozatok között, ami a feszültség felfutási sebességét határoló induktivitásként működik. Ha ez nem lehetséges, akkor külső induktivitást használnak, gyakran a kombinált SPD-be integrálva (pl. 1. + 2. típus egy egységben).

A Phoenix-Contact cég az SPD komponensek átfogó és kifinomult rendszerét kínálja Trabtech név alatt. A Túlfeszültség védelem felhasználói útmutató tartalmazza a leggyakrabban használt komponensek rövid áttekintését és azok felhasználási példáit. Fontos tulajdonsága a Phoenix-Contact SPD komponenseknek (Flashtrab, Valvetrab, stb.), hogy cserélhető elemeket tartalmaznak, azaz sérülés esetén elegendő csak a varisztor részt kicserélni. Fontos a megfelelő komponens kiválasztása az épületben található hálózat típusára is tekintettel. Az elosztódobozban való elhelyezésre is nagyon ügyelni kell, arra kell törekedni, hogy a vezetők (L – PE) minél rövidebbek legyenek és kellően vastagok, továbbá ne képezzenek hurkot más vezetők körül.
A problémakörről közelebbi információ található a Phoenix-Contact - A túlfeszültség védelem alapjai című dokumentumban.
Bármely Phoenix-Contact SPD komponenssel kapcsolatos érdeklődésével keressen bennünket az info@soselectronic.hu.

Előnyök / Jellemzők:

  • minden alkalmazáshoz megfelelő SPD komponensek
  • adat és koaxiális vonalak védelmére is kaphatók
  • széles körben variálható, átfogó rendszer
  • cserélhető aktív részek
