Két megoldás az áramellátáshoz és az adatátvitelhez Neutrik XLR csatlakozókkal

Fejlesztői tapasztalat: Tudta, hogy a Neutrik audio csatlakozók ipari célú adat- és jeltovábbításra is alkalmasak? A kiváló minőségű kialakításnak, a több mint 1000 csatlakozónak és tartozéknak, valamint az élettartamnak köszönhetően funkcionális és vonzó megoldást kap készülékéhez. (olvasási idő: 5 perc)

A cikkből megtudhatja, hogyan válasszon megfelelő adatcsatlakozókat, és hogyan oldja meg az eszköz egyes elemeinek kapcsolódási kihívásait oly módon, hogy ne csak a készülék funkcionális, hanem tervezési követelményei is teljesüljenek. František Ďurišek, az SOS electronic termékszakértője két lehetőséget készített a Neutrik XLR csatlakozókkal való komplett megoldáshoz, és saját tapasztalatai alapján személyesen ajánlja azokat.

Két megoldás az áramellátáshoz és az adatátvitelhez Neutrik XLR csatlakozókkal

A Neutrik XLR csatlakozók fő előnyei:

  • megbízható robusztus felépítés, élettartam akár 1000 csatlakoztatás
  • teljesítményátvitel 50V/10A-ig és adatátvitel differenciálvezetéken keresztül egy csatlakozóval
  • számos tartozék – különböző típusú színfelbontás a kábel és a ház oldalán, valamint keretek és lezárók
  • IP65 védelemmel ellátott csatlakozó lehetősége

Hogyan lehet megoldani két eszköz összekapcsolását, hogy megfeleljen az alkalmazás funkcionális és tervezési követelményeinek?

Biztosan egyetért velem abban, hogy a készülék kialakításának egyik kulcsfontosságú része, hogy megfelelő megoldást találjunk a belső zárt világ és a külvilág összekapcsolására.

Fejlesztőként sokszor nehezen találtam meg az optimális megoldást azokhoz a projektekhez, amelyeken dolgoztam. Megtörtént velem az is, hogy a csatlakozók sokaságában egyszerűen nem találtam a számomra megfelelő megoldást.

Sok éves tapasztalataim során meglepő módon a Neutrik XLR csatlakozókkal ellátott megoldások bizonyultak a legjobb választásnak. Ez a gyártó elsősorban az audiótechnikában ismert, de termékei számos előnyének, valamint gazdag és praktikus kiegészítőinek köszönhetően a Neutrik csatlakozók a világítástechnikában és az ipar különböző területein is alkalmazhatók.

Neutrik XLR csatlakozók alkalmazási példája eszközök csatlakoztatására a gyakorlatban

Az egyszerűség kedvéért egy egyszerű és általános példán ismertetem a Neutrik XLR csatlakozók felhasználási lehetőségeit.

A következő alkalmazásban egy csatlakozóval szeretnék egyszerre áramot és adatokat közvetíteni, ideális esetben hosszú élettartamot elérve a készülék követelményeihez igazodva. A Neutrik 4 tűs XLR csatlakozó ideális ebben az esetben. 2 érintkezőt tápegységként, a csatlakozótestet árnyékolásként, a maradék 2 pint adatátvitelhez használom. Ha csavart érpárt használok, akkor CAN vagy RS485 buszon keresztül tudok kommunikálni, vagy csavart érpár nélkül RS232-n keresztül duplexen kommunikálok.

A funkcionális követelmények mellett viszont teljes megoldást kell találnom az egyszerű és praktikus üzemeltetés vagy az utólagos szerviz tekintetében, és nem szabad megfeledkeznem a csatlakozás összképéről sem.

1. megoldás: Csatlakozó 10 A-ig és 50 V-ig

Így amikor akár 10 A áramot kell átvinnem 50 V-ig terjedő feszültség mellett, választhatom az NC4MD-LX csatlakozót. SCDP-0 gumikeretet választok hozzá, ami tömítésként is szolgál. Ez a keret távtartó gyűrűket is tartalmaz, amelyek megakadályozzák, hogy a csavarok meghúzásakor deformálódjon. Mivel ennek a csatlakozónak kábelhez forrasztható érintkezői vannak, ezért a fedésre SCDR sapkát használok.


A kábel megfelelő párjaként az NC4FXX csatlakozót fogom választani. A praktikus jelöléshez az XXCR kódológyűrű használható, amihez akár saját feliratot is beilleszthetek.
Abban az esetben, ha a készülékhez több csatlakozóra is szükségem lenne, a könnyebb azonosítás érdekében színes kódológyűrűvel tudom megkülönböztetni őket, például piros XXR-2, vagy kék XXR-6 színben, esetleg a további 8 szín valamelyikét használva.

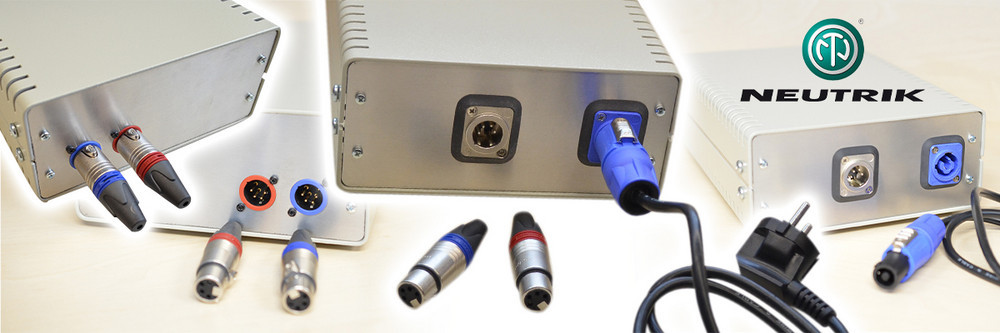

Az így létrejövő kapcsolat az alábbi módon fog kinézni. Nemcsak megfelel a készülék összes funkcionális követelményének, de egyben külsőre is igazán vonzó. Egyetlen gyártó csatlakozóinak és praktikus kiegészítőinek felhasználásával nem csak komplett megoldást kapok, hanem rengeteg időt és pénzt is megspórolok a további fejlesztések során.



2. megoldás: PCB-re forrasztott csatlakozó és akár 6A áramerősség

Ha a csatlakozót közvetlenül az áramköri lapra kell forrasztani, és egyúttal akár 6A-es áramra is szükségem van a készülékben, akkor a Neutrik NC4MAH csatlakozó megfelelő megoldás lehet. Ebben az esetben választhatom pl. design elemként vagy több csatlakozó

színmegkülönböztetésként a piros ACRM-2, vagy a kék ACRM-6 kódológyűrűt, esetleg a többi rendelkezésre álló szín valamelyikét. Igénytől és a választott megoldástól függően azonban mindenképp az A-SCREW-1-8 rögzítőcsavarokat fogom használni, amelyek speciális menettel rendelkeznek, és utólagosan csak nehezen szerezhetők be.

Kiegészítő tartozékok a por vagy víz elleni védelemhez

Ha időnként kábelt csatlakoztatok a csatlakozóhoz, például diagnosztikai csatlakozóként, akkor por- vagy akár vízálló zárófedelet használok. A gyártó különböző változatokban és különböző védelmi fokozatokban gyártja őket, mint például az SCD-W, SCDM, SCCD-W.


Ha a készülékben lévő csatlakozók fokozott IP65-ös védettséget is igényelnek, akkor az NC5MDX-TOP (True outdoor protection) csatlakozótípust javaslom. A Neutrik 3 és 5 tűs kivitelben gyárt ilyen csatlakozókat.


A PCB-re forrasztott csatlakozó esetén az eredmény a következőképpen néz ki.




A megfelelő csatlakozókábel kiválasztása

A megoldások másik fontos része a megfelelő csatlakozókábel megtalálása, ami még nehezebb lehet, mint a megfelelő csatlakozó kiválasztása.

Alkalmazásomhoz kis keresztmetszetű, 120 Ohm karakterisztikus impedanciájú, csavart érpárból készült kombinált kábelre van szükségem adatátvitelhez; míg az áramátvitelhez nagyobb keresztmetszetű sodrott érpárú réz kábelt keresek. Előnyös, ha a teljes kábel árnyékolt.

Megfelelő megoldás lehet például a Belden 3082A T5U500 vagy a LAPP 0030937 4-eres kombinált kábele. Kisebb áramok esetén 4-eres LIYCY 2x2x0,34 mm2-es kábelt tudok használni két csavart érpárral, amit szintén a LAPP kínál.

Neutrik termékcsalád – a funkcionalitás és a vonzó dizájn ötvözete

Ahogy a cikk elején említettem, a megbízható csatlakozó kulcsszerepet játszik az eszközben. A Neutrik XLR csatlakozók megbízhatóan használhatók áramellátásra és adatátvitelre az iparban, mivel más márkákkal szemben számos előnnyel rendelkeznek. Ezek közül megemlíteném a robusztus felépítést és a több mint 1000 csatlakozási élettartamot. Emellett a Neutrik választékban átfogó megoldást találunk az eszközök csatlakoztatására ipari környezetben is.

Amennyiben ugyanazon gyártótól származó csatlakozók és tartozékok széles választéka mellett döntünk, nemcsak egy teljesen működőképes és vonzó csatlakozást kapunk eszköze számára, de időt és pénzt is megtakaríthat a fejlesztés során.

Weboldalunkon Neutrik termékek széles kínálata közül válogathat.

Két megoldás az áramellátáshoz és az adatátvitelhez Neutrik XLR csatlakozókkal


Végezetül elhoztuk Önöknek azon alkatrészek listáját, amelyeket a Neutrik csatlakozókkal való bekötési szemléltető során használtunk:


További Neutrik termékekkel kapcsolatos információra vagy a választást elősegítő műszaki tanácsra van szüksége? Esetleg egyéb kérése, kérdése van? Töltse ki az alábbi űrlapot, és örömmel segítünk!
