Nagyteljesítményű LED-ek táplálása széles feszültség tartományból

Az LT3756 LED-mező tápláló és vezérlő áramkör a Linear Technology-tól lehetőséget nyújt 6-tól 100V-ig terjedő széles feszültség tartományból nagy mennyiségű, sorba kötött teljesítmény LED táplálására kitűnő hatásfok mellett.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2011.11.23 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

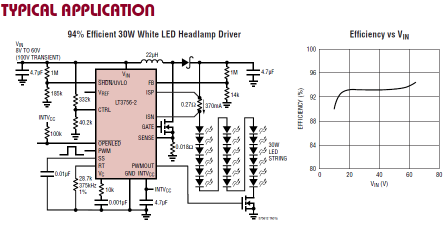

A magasfeszültségű kimenettel rendelkező LT3756 áramkör áramforrásként működik akár 97%-os hatásfokkal. Kitűnik egyedülálló sokoldalúságával,mivel használható feszültség növelő vagy csökkentő módban (boost, buck) és vegyes (buck-boost) módban is, SEPIC vagy flyback topológiában. Az áram mérésére szolgáló 100mV-os lebegő bemenet lehetővé teszi a LED-eken átfolyó áram pontos szabályzását. A PWM-es fényerőszabályzás lehetővé teszi a fényerő beállítását 3000:1 arányban. Bekapcsoláskor a lassú felfutás megszünteti a veszélyes áram és feszültségcsúcsokat. További nagy előnye, hogy az áramkör frekvenciája 100kHz-től 1MHz-ig állítható, és ezzel optimalizálható a kapcsolás a lehető legjobb hatásfok, minimális méretek és külső alkatrészek tekintetében.

Az LT3756 mindezt 16 kivezetéses, miniatűr QFN (3x3mm) vagy MSOP tokozásban nyújtja. Az áramkör három változatban kapható: LT3576 és LT3756-2 („Open LED status“ kivezetéssel), valamint LT3576-1, mely ugyanazon a kivezetésen frekvenciaszinkronizáló funkcióval rendelkezik.

Az LT3756-t nagyteljesítményű LED-ek táplálásán kívül használhatja gyakorlatilag bármilyen alkalmazásban, ahol konstans feszültség vagy konstans áram szükséges. További példákat talál a lehetséges alkalmazásokra a Design Note 461 és az LT3756 Design Ideas dokumentumokban.



Érdeklődés esetén lépjen velünk kapcsolatba az info@soselectronic.hu címen.

Nagyteljesítményű LED-ek táplálása széles feszültség tartományból

Előnyök/tulajdonságok:

  • Univerzális áramkör nagyteljesítményű LED-ek és más nagyteljesítményű alkalmazások táplálásához
  • Széles bemeneti feszültség tartomány 6-tól 100V-ig
  • Kimeneti feszültség akár 100V
  • Konstans áramú vagy konstans feszültségű szabályzás
  • 3000:1 True color PWM fényerősség szabályzás
  • 100mV lebegő bemenet áramerősség méréséhez
  • Védelem a LED sor szétkapcsolása esetére
  • buck, boost, buck-boost módokban és SEPIC vagy flyback topológiában működik
  • Beállítható működési frekvencia 100kHz-től 1MHz-ig
  • Akár 97%-os hatásfok
  • CTRL pin lehetővé teszi az analóg fényerő szabályzást
  • Programozható lassú felfutás (soft start)
  • QFN-16 (3x3mm) vagy MSOP-16E tokozás
