IQRF – vezetéknélküli technológia, mely ledönti az akadályokat

Az IQRF intelligens vezetéknélküli technológia és a MESH hálózatok már alapvető elektronikai ismeretekkel is pillanatok alatt felhasználhatók.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2013.06.21 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

Intelligens házak, adatátvitel, távvezérelt világítás, hogy csak néhányat említsünk a modern IQRF nevű technológia felhasználási területei közül. A különböző eszközök vezérléséhez szükséges adatok vezeték nélküli átvitelének alapvetően 4 módja van:

1) RF chip, mikrovezérlő, saját fejlesztésű szoftver
2) RF modul
3) RF modul operációs rendszerrel
4) RF modul intelligens szuperstruktúrával (réteggel)

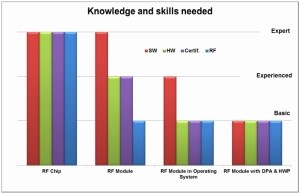

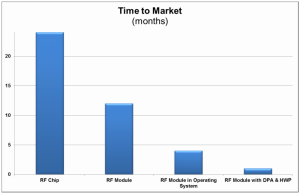

A végső termék fenti módokon való eléréséhez szükséges időt és tudást ábrázolják az alábbi diagramok:














Az IQRF technológia a fentiek közül a 3. és 4. használatát teszi lehetővé. Ezek közül talán a negyedik lehetőség a legérdekesebb, mely az úgynevezett DPA (Direct Peripheral Adressing, közvetlen periféria címzés) protokoll segítségével gyakorlatilag azonnal, minimális erőfeszítéssel használható. A DPA egy olyan protokoll, mellyel (klasszikus) programozás nélkül lehet nagy kiterjedésű vezetékes és vezeték nélküli hálózatokat valamint kétirányú adatkapcsolatokat létrehozni, vezérelni és módosítani. A protokoll 4 bájtból (3+1) áll, mely tartalmazza a hálózati címet (NAdr), a perifériaszámot (PNum) és az adott perifériára vonatkozó parancsot (PCmd, pl. egy LED bekapcsolása) vagy alternatívaként a 4. bájttal kezdődő adatot (legfeljebb 58 byte lehet csomagonként). A különböző perifériákhoz lehetséges ú.n. hardverprofilokat (HWP) létrehozni, mely lefordítja az adott DPA csomagot az adott eszköz egy bizonyos műveletére (pl. egy gomb megnyomásakor egy csomagot küld a céleszköznek azzal az információval, hogy kapcsolja be a világítást).
Az egész IQRF rendszer alapját a 868 MHz (vagy 916 MHz) frekvencián működő, változtatható kimenő teljesítményű, ultra-alacsony fogyasztású miniatűr RF adó-vevő modulok képezik. Az IQMESH hálózat minden beállítása és routolása (útvonalválasztása) automatikusan működik, szó szerint egyetlen kattintásra. Az adatátvitel az egyik modulról a másikra történő átsugárzáson alapul, amíg az adott információ el nem éri a célállomást (Node).
Részletes információhoz a közelgő SOS webináriumon juthatnak, melynek témája az IQRF, továbbá az IQRF Technikai útmutató, az IQMESH dokumentumokból és a www.iqrf.org weboldalról.
Érdeklődésével keressen bennünket az info@soselectronic.hu.

Előnyök/Jellemzők:

  • intelligens RF modulok kétirányú adatátvitelre, vezérlésre, stb.
  • a 868 MHZ (EU) /916 MHz (US)-es szabad frekvenciasávban működnek, hatótávjuk akár 700m is lehet
  • gyakorlatban bevált technológia
  • a modulok saját operációs rendszerrel rendelkeznek
  • nagyon egyszerű MESH hálózati útvonalválasztás (routing)
  • a hálózat és az adatátvitel robosztussága és megbízhatósága magas
  • választható RF kimenő teljesítmény
  • extrém alacsony fogyasztás
  • miniatűr méret
  • az adóvevő modulok ára nagyon versenyképes
  • nagyon egyszerű felhasználás a DPA (Direct Peripheral Addressing) protokollal
