Finder Master Plus – relé modul biztosítékkal

Ismeretes, hogy ideális esetben minden vezérelt berendezést külön kell biztosítani. A DIN sínre szerelhető Finder relé modul, a Finder Master Plus integrálja a kapcsoló és biztosító elem funkcióit egyetlen alkatrészben.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2011.07.19 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

A gyakorlatban a folyamatvezérelt berendezések többsége PLC (Programmable Logic Controller) segítségével van irányítva és olyan áramkörökbe csatlakoznak, melyek normál biztosítékokkal védettek. A biztosítékok értéke úgy van megválasztva, hogy az fedje a teljes áramerősséget. Azonban a biztosítékok számának csökkentésére van szükség mind gazdasági okokból, mind az elosztószekrények bonyolultsága miatt. Így egy biztosítékra általában több berendezés van kapcsolva a megfelelő kapcsoló elemen keresztül (mechanikus vagy félvezető relé). Az esetleges túl áramok az AC szelepektől vagy motoroktól gyakran nem felismerhetőek, hiszen a biztosíték a magasabb áramra van tervezve. Ha egy idő után bebizonyosodik, hogy a vezérelt berendezések közül némelyiket külön védelemmel szükséges ellátni, akkor jelentkezhet az a probléma, hogy az elosztószekrényben nincs elég hely.

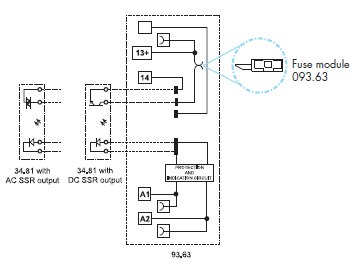

Az ilyen problémák elkerülésére nyújthat megoldást a relés Finder csatolóelemek a Master Plus sorozatból, melyek kiegészíthetőek 20x5mm-es biztosíték modullal is. A biztosíték modul külön megvásárolható, de az annak szánt foglalat a készülék belsejében át van kötve, ami lehetővé teszi a csatolóelem használatát a biztosíték modul nélkül is. A biztosíték állapota könnyen ellenőrizhető a kis ablakocskán keresztül. A csupán 6,2mm széles relé modul mellett rendelkezésre áll csak összekötő modul is külön védelemmel, mely a DIN sínen szintén csak minimális helyet foglal. Mivel lehetőség van átkötő sínek használatára a relék közös kimenetein, a bekötést maximálisan megkönnyíti és leegyszerűsíti. Többféle kivitelben gyártják, a kimeneti áramkör lehet mechanikus érintkezős – relé, vagy félvezető – SSR, a 39.3x.3 típusnál ráadásul a maradékáramok elnyomása is biztosított a hosszú vezetékek esetén. Nézze át a gyártó Finder S39 katalógus adatait.

Bővebb információkért és szállítási időkről érdeklődjön a info@soselectronic.com címen.

Finder Master Plus – relé modul biztosítékkal

Előnyök/tulajdonságok:

  • Kapcsoló és biztosító elem egy komponensbe integrálva
  • Megnövelt funkcionalitás, megbízhatóság, ellenáll a zavarásnak és túl áramoknak
  • A kiegészítő biztosíték modul nem igényel plusz helyet a DIN sínen
  • A biztosíték állapotának könnyű ellenőrzése
  • Kimeneti áramkör érintkezős 6A/250V AC, vagy félvezetős (SSR) 2A AC/DC
  • Rendelhető maradék áramokat elvezető változat is
  • Szélessége mindössze 6,2 mm
  • Átkötő sínek használhatóak a bekötés egyszerűsítésére
