Táplálja LED diódáit a 230V-os hálózatról egyszerűbben és hatékonyabban

Az áramkorlátozó dióda, current limiting diode (CLD) olyan alkatrész, mely képes helyettesíteni az áramszabályzó áramkört. A CLD-n átfolyó áram szinte független a rákötött feszültségtől. Lehetővé teszi a LED-ek közvetlen táplálását és jelentősen leegyszerűsíteni a teljes áramkört.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2011.08.24 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

Az áramkorlátozó diódák már jó néhány éve ismertek, de használatuk nem volt elterjedt, pedig előnyük, hogy számos bekötést leegyszerűsíthetnek, már ismert volt korábban is. A LED fejlesztésekben történt nagy előrelépéseknek köszönhetően az elmúlt néhány évben a CLD használatának előnyei nyilvánvalóvá váltak.

Táplálja LED diódáit a 230V-os hálózatról egyszerűbben és hatékonyabban

A CLD hasonlóan készül mint a JFET tranzisztor, csak a G és S kimenetei rövidre vannak zárva. A CLD fő paramétere az Ip, ún. „pinch-off“ vagy szabályzó áram. Ha a diódára feszültséget kapcsolnak, az áram csaknem lineárisan növekszik a növekvő feszültséggel. Egy bizonyos feszültségértéknél (általában néhány Volt), az áram eléri az Ip 80%-át és ettől a ponttól csak lassan növekszik tovább elérve az Ip áramot, ez a pont a VL - határfeszültség (limitting voltage).

Az általunk kínált típus a CL20M45, 20mA-os szabályzó árammal, 4.5V-os határfeszültséggel és maximálisan 45V-ig terjedő üzemi feszültséggel rendelkezik. A paraméterekből látszik, hogy ez a dióda 4,5-től 45V-ig használható áramforrásként. Értelemszerűen a terhelés feszültsége jóval nagyobb is lehet. Mivel a 20 mA az általános 5mm-es vagy SMD LED-ek tipikus áramerőssége, így a CL20M45 dióda ideális táplálásukra. Az egyenáramú alkalmazásokban ténylegesen egyetlen alkatrész, CLD dióda, elegendő a tápláló áramkör létrehozására. Egyetlen LED táplálása is lehetséges, pl. egy 12V-os akkumulátoros feszültségforrásból. A nagyobb hatékonyság érdekében azonban érdemesebb egy sorban bekötött LED mezővel sorba kötni. Például egy gépjárműben használatos berendezésben, ahol a tápfeszültség 12 és 14.4V között mozoghat, megfelelőbb 3 fehér LED sorba kötése. Ha
nagyobb áramerősségre van szükség, a CLD-ket be lehet kötni párhuzamosan is.

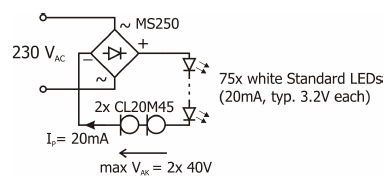

A CLD-k fő felhasználási területe a nagyobb LED mezők DC vagy AC feszültségről való ellátásában van. Ebben az esetben a CLD-kre jutó maradék feszültség nagyon kicsi, LED diódákon levő feszültséghez képest,így az ilyen áramkörök hatásfoka nagyon magas. Az ábrán látható egyszerű áramkör elegendő LED-ek táplálására a 230V-os hálózatról. Mivel az áramkör nem tartalmaz elektrolit kondenzátort, nagyobb az élettartama a hagyományos áramkörökkel szemben. Kisebb egyenirányító híd használata is elegendő, mivel nem keletkeznek áramcsúcsok a bekapcsolás után a kondenzátorok feltöltése miatt. Ezen elgondolás kimerítő leírása a „Diotec design idea“ linken tekinthető meg.

További információkért, árajánlatért és a szállítási feltételekért lépjen velünk kapcsolatba az info@soselectronic.hu címen.

Táplálja LED diódáit a 230V-os hálózatról egyszerűbben és hatékonyabban

Előnyök / Tulajdonságok:

  • Áramszabályzó alkatrész - áramforrás
  • Rendkívül egyszerű áramköri bekötéseket tesz lehetővé konstans áramerőséggel
  • 20mA-es áram ideális az 5mm és SMD LED-ek táplálásához
  • Rendkívül egyszerű áramkör LED-ek 230V AC feszültségről történő táplálására
  • Megnövelt élettartam a hagyományos LED tápláló áramkörökkel szemben
  • Maximális leadott teljesítmény 1W
  • SMD tokozás: SMB/DO214AA
