FT801 - Ha inkább a kapacitívat kedveli a rezisztívvel szemben

Az FTDI új, kapacitív érintőképernyőket is támogató,„EVE” technológiás FT801 chipje egyszerű használatot nyújt még ezekhez a nagy jövő előtt álló kijelzőkhöz is.

Ez egy régebbi cikk, amelynek közzétételi időpontja 2014.12.02 volt. Némely benne foglalt információ mára már elavult lehet. Kérdésével bátran forduljon hozzánk, szívesen segítünk!

Az FT801 összehozza az „EVE” (Embedded Video Engine) koncepció előnyeit a kapacitív érintőképernyők olyan előnyeivel, mint az egyszerű vezérlés, interaktivitás és az általában nagyobb fényerő és élénk kép.

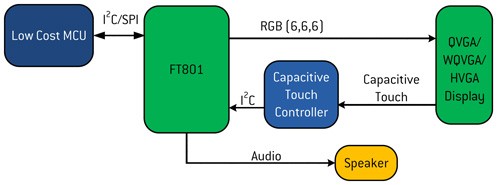

Az új FT801 chip funkcionálisan gyakorlatilag azonos az eredeti EVE chippel, az FT800-al. Támogatja a kijelző, hang és érintés interfészt standard érintés vezérlőhöz kapcsolt kapacitív panelekkel I2C buszon keresztül.

Többpontos érintési képességével egyszerre 5 független érintés detektálását teszi lehetővé (ú.n. bővített módban). . Így olyan felhasználói felület (HMI) létrehozása lehetséges, amit egyszerre többen is használhatnak, vagy komplex gesztusok érzékelésére is alkalmas. Az IC kifinomult hardver motorja felismeri és címkézi (tag) az érintést és követi az érintés mozgását, akár 255 féle címkéről képes tudomást venni.

A kapacitív érintésmodul (CPTM, Capacitive Touch Panel Module) kivált egy megszakítást, ha egy érintést detektál, ezzel jelezve az FT801-nek, hogy olvassa ki az érintési adatokat I2C-n keresztül. A kompatibilitás módban már meglévő FT800 alkalmazás-kód futtatható (ilyenkor egy érintés detektálására képes).

Az eszköznek ugyanolyan 48 lábú QFN tokozása van, mint az FT800-nak, így gyakorlatilag az FT800-al azonos kijelző dizájn alkalmazható, beleértve a 3 az 1-ben funkcionalitást (kijelző, hang, érintés) és az 1/16 pixeles felbontást is. A 12MHz-es PLL kristály oszcillátor 48 MHz-es vagy 36MHz-es rendszer órajelet tud szolgáltatni.

Részletes leírást az FT801 adatlapja tartalmaz.
Bármely FTDI termékkel kapcsolatos érdeklődésével keressen bennünket az info@soselectronic.hu címen.

FT801 - Ha inkább a kapacitívat kedveli a rezisztívvel szemben

Videók

DEMO overview of new FTDI "EVE" (embedded video engine) chip capabilities.

Előnyök / Jellemzők:

  • kijelző, hang és kapacitív érintőpaneleket támogató érintés vezérlő egyetlen chipben
  • funkcionalitása gyakorlatilag azonos az FT800 chippel
  • az FT800-tól származó display dizájn felhasználható
  • kapacitív érintőképernyő támogatás 5 pontos érintéssel és gesztus felismeréssel
  • hardver motor mely felismeri az érintést és követi a mozgást, akár 255 címkéről képes értesítést küldeni
  • maximum 512 x 512 pixel felbontás
  • 262K szín (6 R, 6G, 6B)
  • programozható megszakításvezérlő a fogadó MPU/MCU megszakításához
  • kibővített működési hőmérséklettartomány, -40 - +85°C
