USB csatlakozás még egyszerűbben és gyorsabban az új X-Chip sorozattal!

Az FTDI új "X-Chip" USB sorozata gazdag funkciókat hoz, mint például az akkutöltés-érzékelés, gyorsítja a fejlesztést, helytakarékos és csökkenti az energiafogyasztást.

Az USB megoldások specialistája, az FTDI (Future Tecnology Devices International Limited) kibővítette USB-soros átalakító termékpalettáját az új X-Chip sorozattal. Az X-Chip sorozat 13 tagból áll (7 típus különböző tokozásokban) és kiegészíti a meglévő FT-R és FT-H sorozatokat. Az új sorozat interfészek széles skáláját támogatja, mint pl. alap UART, teljes UART, FIFO, I2C, továbbá az FTDI saját FT1248 I/O protokollját, beleértve a továbbfejlesztett SPI protokollt.

Előnyök/tulajdonságok:

  1. USB-soros port interfész chipek akár 3,4Mbit/s sebességgel
  2. 13 chip/tokozás választható, melyek támogatják az UART, FIFO, I2C, SPI, és az FTDI FT1248 interfészeket
  3. minimális külső alkatrész szükséges – gyorsabb fejlesztés
  4. akkumulátor töltés érzékelési funkció (BCD, DCP)
  5. belső órajel generátor, bővített órajel lehetőségek
  6. alacsony fogyasztás – tipikusan 8 mA működési és 125 µA felfüggesztett(suspend)
  7. kis méret, alacsony lábszám
  8. a CBUS lábak funkciója konfigurálható: BCD, LED meghajtás, órajel kimenet vagy GPIO
  9. belső, USB-n vagy I2C-n keresztül programozható 2 kB MTP memória
  10. belső 3,3 V-os feszültségszabályozó
  11. támogatja a buszról történő (5V) vagy a saját (3,3V) táplálást
  12. -40°C - +85°C kibővített működési hőmérséklettartomány

Nyerjen ingyenes csatlakozó(breakout) modul termékmintát

    Küldje be az új chipeknek egy Ön által elképzelt alkalmazását a marketing@soselectronic.com címre. A csatlakozó modulok mind a 4 típusából félretettünk 4 db-ot, melyből a 16 szerencsés nyertes 1-1 ingyenes példányt kap.

Az X-Chippel a fejlesztők egy gazdagon felszerelt USB 2.0 illesztő megoldást kapnak kisebb méretben és kevesebb lábbal. A magas fokú integráltság, beleértve a beépített kristályt, a konfiguráció és eszközleírók tárolására szolgáló MTP (Multi-time programmable - többször programozható) memóriát és a belső órajel forrást, megoldást kínál a főbb NYÁK szintű problémákra, mint például a jobb helykihasználtság és a csökkentett energiafogyasztás. A sorozat tagjai képesek a max. 3,4 Mbit/s sebességre alacsony fogyasztás mellett, ami kevesebb, mint 8 mA(tipikusan) teljes működés közben és kevesebb mint 125 µA (tipikusan) felfüggesztett (suspend) módban.

Az USB szabvány legújabb keletű, a hordozható eszközök gyorsabb töltéséről szóló kiegészítésének megfelelve, az X-Chip beépített töltésérzékelő funkciója érzékeli a töltő portot (BCD - Battery Charging Detection - Akkutöltés érzékelés, DCP - Dedicated Charging Port - dedikált töltő port) és gondoskodik az adatátvitelről töltési üzemmódra történő átkapcsolásról. Ez a tulajdonság mentesíti a rendszer mikrovezérlőjét a töltés detektálási feladat alól, így az teljesen a fő tevékenységére összpontosíthat. A végeredmény egy egyszerűbb érzékelési folyamat és a nagyobb árammal történő töltési képesség, mely lerövidíti az akkumulátorok töltési idejét.

Az X-Chip sorozat eszközei elérhetőek kompakt SSOP, QFN és DFN tokozásban. Mindegyikük működési hőmérséklet tartománya -40°C-tól +85°C-ig terjed. Az X-Chip sorozat beépített 3,3V-os feszültségszabályzóval rendelkezik és támogatja az 1,8 - 3,3V-os ki/bemeneti feszültségeket. Mivel az USB működéséhez szükséges összes intelligencia előre beállítva bele lett integrálva ezekbe az eszközökbe, egy rendszer Full Speed USB csatlakozásának megtervezéséhez szükséges költségek, idő és mérnöki erőforrások mértéke figyelemreméltóan csökkent. Az FTDI támogatást és jogdíjmentes letöltési lehetőséget nyújt az operációs rendszerek széles választékához: Windows, Android, Mac OS és Linux.

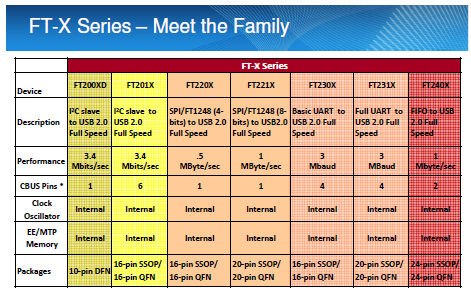

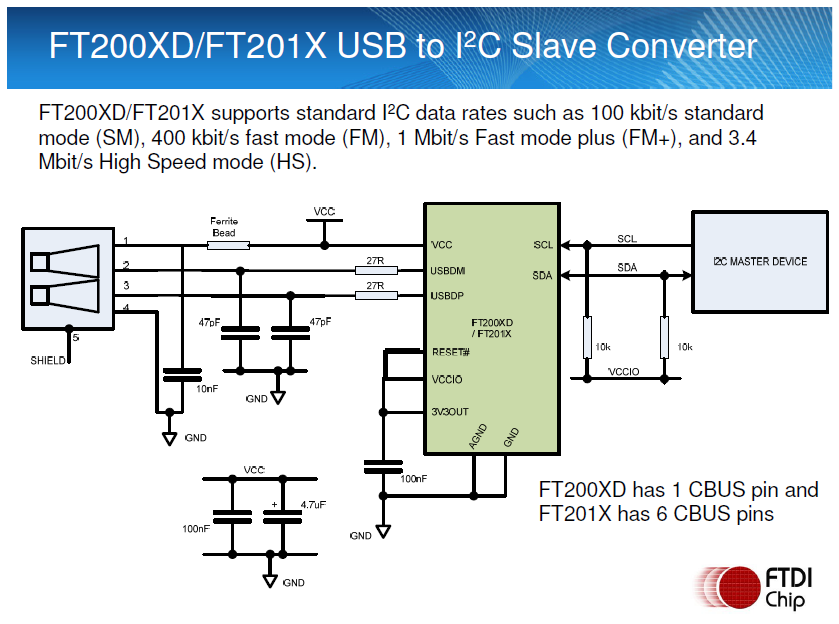

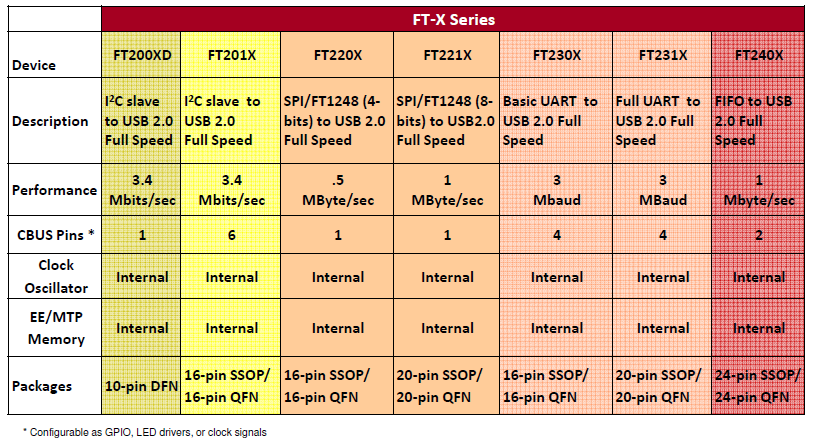

Áttekintést ad az új típusokról az X-chip brosúra és az X-Chip összefoglaló. A rendelkezésre álló 7 alaptípus a következő: FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X és az FT240X. Az FT200XD a sorozat legkisebb tagja, apró 10 lábú DFN tokozásban. A többi típus elérhető SSOP és QFN tokozásban. További részletek az FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X és FT240X adatlapokban találhatók(angolul). Az alábbi ábrán példa látható egy egyszerűen használható I2C/USB slave átalakítóra. Az akkumulátor töltésről szolgál hasznos információkkal az AN_175 alkalmazási segédlet(angolul).

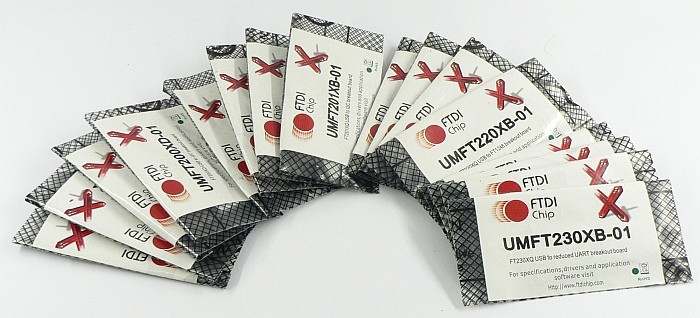

A chipekkel együtt fejlesztő kártyák széles választékát adta ki az FTDI. Az úgynevezett "breakout" vagy csatlakozó kártyák, a legegyszerűbb módot kínálják az USB hoszthoz történő csatlakozásra. A választék 4 féle kártyából áll: UMFT200XD, UMFT201XB, UMFT220XB és UMFT230XB. A próbamodulok ezeknél nagyobb méretűek, de rajtuk hozzáférhető az összes alkatrészkivezetés.

A fenti termékekkel kapcsolatos kérdéseit az info@soselectronic.hu címen várjuk.












A közzététel időpontja 2012.04.12
A cikk felhasználasa esetén a web oldalukon kérem adja meg a cikk eredetét: http://www.soselectronic.hu/?str=1074
Jobb árat szeretne? Ha Ön jogi személy vagy vállalkozása van, a regisztrációt követően egyes termékeinket kedvezményes áron vásárolhatja meg.Új ügyfél regisztrációja
Az SOS electronic aktuális készlete
Utolsó frissítés 2013-05-18 03:40:27
KépTípus
Megnevezés
Rakt.sz., Árufajta		GyártóRaktáron
*Beszállítói raktár
(Érkezik)
Ár/db ÁFA nélkül
FT200XD-T (rev. D) Adatlap

FT200XD-T (rev. D)

USB to I2C Interface DFN10 Tray
Rakt.sz.: 120554, O, RoHS
Adatlap: TN_135_FT200XD_Errata_Technical_Note.pdf
IC - interfész áramkör FTDI 		FTDI
   Megrendelésre
Árat lekérdez
FT200XD-R (rev. D) Adatlap

FT200XD-R (rev. D)

USB to I2C Interface DFN10 Reel
Rakt.sz.: 120555, O, RoHS
Adatlap: TN_135_FT200XD_Errata_Technical_Note.pdf
IC - interfész áramkör FTDI 		FTDI
   Megrendelésre
Árat lekérdez
FT201XS-U (rev. D) Adatlap

FT201XS-U (rev. D)

USB to I2C Interface SSOP16 Tube
Rakt.sz.: 120558, S, RoHS
Adatlap: TN_136_FT201X_Errata_Technical_Note.pdf
IC - interfész áramkör FTDI 		FTDI
 26 db
*0 db
(-)		 444.56 Ft
25+/430.03 Ft
FT220XS-U Adatlap

FT220XS-U

USB to 4-bit SPI / FT1248 Slave Interface SSOP16 Tube
Rakt.sz.: 120559, S, RoHS
Adatlap: _DS_FT220X.pdf
IC - interfész áramkör FTDI 		FTDI
 29 db
*0 db
(-)		 456.18 Ft
25+/438.75 Ft
FT221XS-U Adatlap

FT221XS-U

USB to 8-bit SPI / FT1248 Interface SSOP-20 Tube
Rakt.sz.: 120560, S, RoHS
Adatlap: _DS_FT221X.pdf
IC - interfész áramkör FTDI 		FTDI
 27 db
*0 db
(-)		 473.61 Ft
25+/459.08 Ft
FT230XS-R (rev. D) Adatlap

FT230XS-R (rev. D)

USB to Basic UART Interface SSOP16 Tube
Rakt.sz.: 120561, S, RoHS
Adatlap: _DS_FT230X.pdf
IC - interfész áramkör FTDI 		FTDI
 1200 db
*0 db
(-)		 456.18 Ft
25+/438.75 Ft
100+/424.22 Ft
1000+/313.80 Ft
FT231XS-U (rev. D) Adatlap

FT231XS-U (rev. D)

USB to Full Handshake UART Interface SSOP20 Tube
Rakt.sz.: 120562, S, RoHS
Adatlap: _DS_FT231X.pdf
IC - interfész áramkör FTDI 		FTDI
 10 db
*0 db
(-)		 473.61 Ft
FT240XS-U (rev. D) Adatlap

FT240XS-U (rev. D)

USB to 8-bit FIFO Interface SSOP24 Tube
Rakt.sz.: 120563, S, RoHS
Adatlap: _DS_FT240X.pdf
IC - interfész áramkör FTDI 		FTDI
 24 db
*0 db
(-)		 482.33 Ft
UMFT200XD (rev. D) Adatlap

UMFT200XD (rev. D)

FT200XD based USB to I2C module
Rakt.sz.: 120564, S, RoHS
Adatlap: _DS_UMFT200XD.pdf
IC - interfész áramkör FTDI 		FTDI
 33 db
*0 db
(-)		 2234.41 Ft
UMFT201XB (rev. D) Adatlap

UMFT201XB (rev. D)

FT201XQ based USB to I2C module
Rakt.sz.: 120566, S, RoHS
Adatlap: _DS_UMFT201_220_230XB.pdf
IC - interfész áramkör FTDI 		FTDI
 11 db
*0 db
(-)		 2339.01 Ft
UMFT220XB (rev. D) Adatlap

UMFT220XB (rev. D)

FT220XQ based USB to Enhanced SPI (FT1248 4–bit) module
Rakt.sz.: 120567, S, RoHS
Adatlap: _DS_UMFT201_220_230XB.pdf
IC - interfész áramkör FTDI 		FTDI
 23 db
*0 db
(-)		 2333.20 Ft
UMFT230XB (rev. D) Adatlap

UMFT230XB (rev. D)

FT230XQ based USB to basic UART module
Rakt.sz.: 120568, S, RoHS
Adatlap: _DS_UMFT201_220_230XB.pdf
IC - interfész áramkör FTDI 		FTDI
 29 db
*0 db
(-)		 2347.72 Ft
